EMV Prüfung – elektromagnetische Verträglichkeit

Startseite EMV-Prüfung

Die Elektromagnetische Verträglichkeit ist in nahezu allen Märkten der Welt gesetzlich geregelt. Jedes Produkt, das beispielsweise in Europa „in Verkehr“ (siehe 2014/30/EU Artikel 3 Absatz (1)) gebracht wird, muss die relevanten Anforderungen hinsichtlich der CE-Konformität erfüllen. Dazu müssen unterschiedliche Richtlinien und Normen eingehalten werden.

Die EMV-Richtlinie 2014/30/EU ist eine Vorschrift der europäischen Gemeinschaft. Gegenstand dieser Richtlinie ist die elektromagnetische Verträglichkeit von Betriebsmitteln, also Geräten (fertige Apparate oder Kombinationen von Apparaten) oder ortsfesten Anlagen. Sie definiert die elektromagnetische Verträglichkeit wie folgt:

„Die Fähigkeit eines Betriebsmittels, in seiner elektromagnetischen Umgebung zufriedenstellend zu arbeiten, ohne dabei selbst elektromagnetische Störungen zu verursachen, die für andere Betriebsmittel in derselben Umgebung unannehmbar wären.“

Die Anforderungen hinsichtlich der CE-Konformität in Europa werden auch für viele andere internationale Märkte akzeptiert oder sind zumindest ähnlich. Neben den EMV-Anforderungen für Europa können wir natürlich viele weitere Länder abdecken, wie beispielsweise USA / Kanada, Korea, Australien / Neuseeland usw. Weiterführende Informationen.

SGS Germany GmbH unterhält am Standort Puchheim bei München ein akkreditiertes EMV-Prüflabor zur Durchführung von EMV-Prüfungen.

Die Akkreditierung bzw. Benennungen basieren u.a. auf:

  • DAkkS (EN ISO/IEC 17025) inkl. ZLG (Zentralstelle der Länder für Gesundheitsschutz bei Arzneimitteln und Medizinprodukten) für Medizinische Geräte und Systeme inkl. IVD (In-Vitro-Diagnostik)
  • ILAC, EA, IAF: Durch die Mitgliedschaft der DAkkS und die Unterzeichnung der multilateralen Abkommen (MLA/MRA) dieser Organisationen zur gegenseitigen Anerkennung hat unsere DAkkS-Akkreditierung eine hohe weltweite Akzeptanz
  • Technischer Dienst des KBA (Kraftfahrt-Bundesamt) als Basis für Homologation/Typgenehmigung bzgl. ECE-Kennzeichnung („E1“). Weitere Behörden sind über unser SGS-Netzwerk verfügbar, wie beispielsweise NSAI („E24“)
  • BNetzA als CAB (Conformity Assessment Body) für USA (FCC)
  • IECEE als CBTL für CB-Zertifizierung
  • VCCI für Japan
  • Listing für Südkorea

Unsere Kompetenz und Prüfeinrichtungen decken u.a. folgende Branchen und Produktbereiche ab:

  • Medizinische Geräte und Systeme
  • In-vitro-Diagnostik-Systeme (IVD)
  • Labor-, Mess- und Steuergeräte
  • Elektromobilität und Ladeinfrastruktur
  • Fahrzeuge inkl. ihrer Komponenten (z. B. für ECE R10 und diverse OEM-Anforderungen)

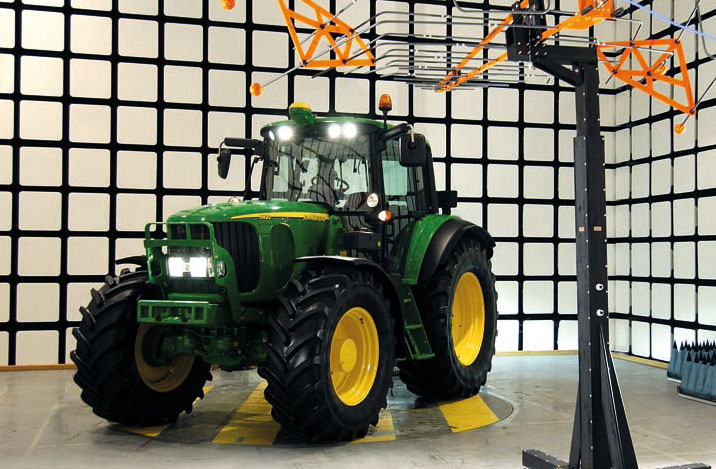

  • Baumaschinen inkl. Land- und Forstmaschinen
  • Maschinen und Steuerungen komplexer Systeme inkl. der funktionalen Sicherheit hinsichtlich EMV
  • IT/Multimedia, Audio/Video, Telekommunikation
  • Funksysteme inkl. Combined Equipment
  • Haushaltsgeräte inkl. Spielwaren
  • Leuchten
  • Bahnsysteme
  • Luftfahrtsysteme
  • Schifffahrtssysteme

Dazu stehen u.a. folgende Prüfeinrichtungen zur Verfügung:

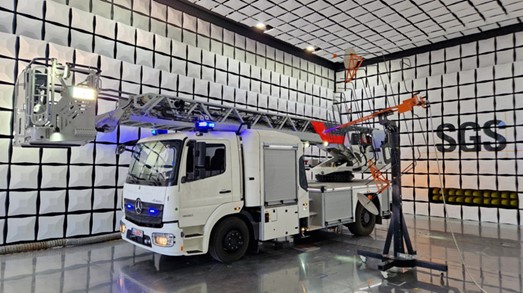

  • 5 Absorberhallen inkl. 10-m-Halle für Prüfmuster und Fahrzeuge bis 35 t Gesamtgewicht und 12 m Länge für Emissionsmessungen bis 40 GHz und Störfestigkeit bis 600 V/m
  • 3 geschirmte Messzellen
  • Harmonics/Flicker und Spannungsunterbrechungen 3-phasig bis 75 A/Phase
  • Überspannungsprüfungen bis 10 kV/10 kA inkl. ITU-T (CCITT)
  • Kfz-Impulsmessungen
  • ESD-Prüfungen bis 30 kV
  • Diverse Prüfeinrichtungen für Hochvoltsysteme inkl. ISO/DTS 7637-4 und Surge/Burst auf DC bis 1000 V/100 A
  • Stromversorgung im EMV-Labor bis 124 A / 400 V

Damit können Bauteile, kleine Komponenten und Geräte bis hin zu schweren Baumaschinen inkl. X-Ray-Systemen entsprechend internationalen Anforderungen geprüft werden.

Neben der eigentlichen EMV-Prüfung liegt unsere Stärke darin, Sie bei EMV-Problemen und Grenzwertüberschreitungen konstruktiv zu unterstützen.

Durch die Mitarbeit in diversen nationalen Normengremien können wir Sie bei Ihren Projekten über die zukünftigen Anforderungen rechtzeitig informieren, so dass diese im Rahmen der Entwicklungsbegleitung bereits frühzeitig berücksichtigt werden können.

In unserem akkreditierten EMV-Labor werden Prüfungen nach einer Vielzahl von nationalen und internationalen Normen durchgeführt, wie z. B.

  • EN 55011, EN 55012, EN 55014-x, EN 55015, EN 55025, EN 55032, EN 55035
  • EN 61000-4-x
  • EN 61000-6-x inkl. funktionaler Sicherheit nach EN 61000-6-7
  • EN 61000-3-x
  • EN 50121-x inkl. EN 50155
  • EN 50130-x
  • EN 61326-x inkl. funktionaler Sicherheit nach EN 61326-3-1
  • EN 60601-1-2 inkl. AIM 7351731 sowie aktiver Implantate nach IDO 14708-x und DIN EN 45502-1
  • EN 12895, ISO 14982, ISO 13766-x
  • ISO 11451-x, ISO 11452-x und ISO 7637-x
  • RTCA/DO 160 und MIL STD 461 inkl. VG
  • ETSI EN 301 489-x inkl. EN 300 328, EN 300 220-x, EN 300 330 und EN 300 440
  • FCC Part 15 für USA und ICES für Kanada
  • ITU-T K 20 bis 54
  • LV 124, LV 148
  • Diverse OEM-Standards für BMW, VW/Audi, MBN (Mercedes-Benz/ Daimler), Renault, Hyundai, Volvo, Scania, Nissan, Fiat Chrysler

Unseren kompletten EMV Scope finden Sie hier.

Broschüre EMV und Produktsicherheit (PDF)
